Интернет-Картография
с Технологией SVG

Что такое MapViewSVG?

MapViewSVG - расширение для ArcGIS 8.x/9.x или ArcView 3.x  GIS ESRI, которое дает возможность преобразовать карты из ArcView/ArcGIS в формат SVG (scalable vector graphics).  Файлы SVG можно  использовать для Web публикации или издания на CD-ROM.

Для демонстрации  карт  никакое  дополнительное программное обеспечение на вашем Web-сервере не требуется.

MapViewSVG поддерживает векторные данные и изображения.  Для изображений используются обычные GIF, JPEG или PNG файлы , векторные данные и все текстовые объекты  преобразуются в формат SVG, достоинством которого является то, что  SVG карта может быть многократно увеличена без потери  картографического качества (масштабируемая векторная графика), размер файла в формате SVG значительно меньше и  загружается намного быстрее в Web-браузере.

Как и  в ArcView/ArcGIS,  поддерживается связь между атрибутивными показателями и геометрией. . Данные могут быть показаны как для отдельного объекта выделением его с помощью мыши,  так и вся таблица атрибутов может быть представлена .  В MapViewSVG  атрибутивные данные записываются в XML файлы или базу данных DBTable. На рисунке показана структурная схема SVG процесса.



Замечание: доступ  к Базе данных обеспечивается только для атрибутивных данных.   Использование базы данных для геометрии не является  функцией MapViewSVG. Пример реализации этой функциональной возможности можно найти в   www.restaurantfuehrer-freising.de.

Продукты MapViewSVG

MapViewSVG доступен для различных решений:

• HTML решение

  Это решение - только для Microsoft Internet Explorer. Оно имеет больше опций (таблица атрибутов, конструктор запросов)  чем решение SVG. Изменение масштаба  и перемещение изображения, а также вывод атрибутивных данных осуществляется с большей скоростью. Компоновка  участка определяется с помощью stylesheets, что позволяет ее легко настраивать.  Неудобство заключается в том, что  полная функциональность реализуется только при использовании Microsoft Internet Explorer с Adobe SVG Viewer.  Это решение рекомендуется  для Интранета или  CD-ROM  в случае, если необходимы все функциональные возможности, предлагаемые MapViewSVG, и  возможен выбор браузеров и плагинов, используемых клиентом.

• SVG  решение

   Решение SVG свободно от ограничений  HTML решения.  Оно поддерживается всеми типами браузеров на различных платформах, а также имеет различные плагины  (Corel, Adobe SVG Viewer).   Это решение рекомендуется    для  работы на всех платформах в Интернете.

• Комплексное решение

  Это решение объединяет оба решения описанные выше.

• Дополнительные Инструменты (только для ArcGIS 8.x/9.x)

  • Управление окнами и Динамическая загрузка


    Этот инструмент позволяет осуществлять загрузку слоев динамически  в случае, если они видимы в MapView. Растровые изображения так же как и точечгые слои  могут  изображаться мозаично и  и загружаться динамически. Динамическая загрузка  может значительно уменьшить время начальной загрузки  SVG проекта. Растровые изображения могут быть организованы как растровый каталог и доступны для дальнейшего экспорта.

  • DBTable


    Этот инструмент дает возможность хранить аттрибутивные данные в базе данных (а не XML файлах ). В опциях "Attribute Table", "Identifying Features on the Map", "Query Builder" и "Object Selection" данные могут выбраны из БД. .
    Инструмент включает средства для  экспорта  данных в БД, а также ASP и  PHP скрипты для создания динамических Web сайтов.

Фунциональные средства

MapViewSVG предлагает следующие функции:

• Экспорт векторных данных в формат SVG
• Поддержка растровых изображений
• ArcView GIS 3.x: поддержка форматов of Shape, ArcInfo Annotation Coverages, CAD Textlayer,  поддержка f DatabaseThemes
  ArcGIS 8.x/9.x: поддержка персональных географических БД,  данных CAD, Coverages, Shapefiles, Layers, подключение к ArcSDE , Raster image, Raster Catalog
• Включение/исключение новых слоев (тем) в MapView
• Информация об объекте в виде список или гистограммы
• Обнаружение особенностей, строя выражение вопроса (только решение для HTML)
• Выделение объктов, удовлетворяющих запросу (только решение для HTML)
• Масштабирование  слоев
• Тексты ToolTip
• Масштабная щкала и обзор
• Измерение значений и считывание координат.

Управление окнами (образцами)  и Динамическая загрузка

• Мозаичное представление растровых изображений и точечных слоев
• Динамическая загрузка видимых слоев

Инструмент "DBTable"

• Экспорт атрибутивных   данных  SQL-скриптом в ASCII файл или через  прямой доступ к релевантным базам данных, таким как Oracle, SQLServer, MySQL и т.д.
• ASP и  PHP скрипты для создания динамических Web сайтов или SVG-фрагментов.
• PHP: доступ к базе данных осуществляется посредством абстрактного слоя  PHP "dbx".
• ASP: доступ к базе данных  через подключение к  ADODB.

Экспорт ГИС проекта осуществляется "Мастером" управления.

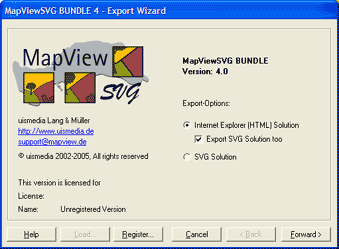

 MapViewSVG  Мастер
